Вертикальная лентообмоточная машина

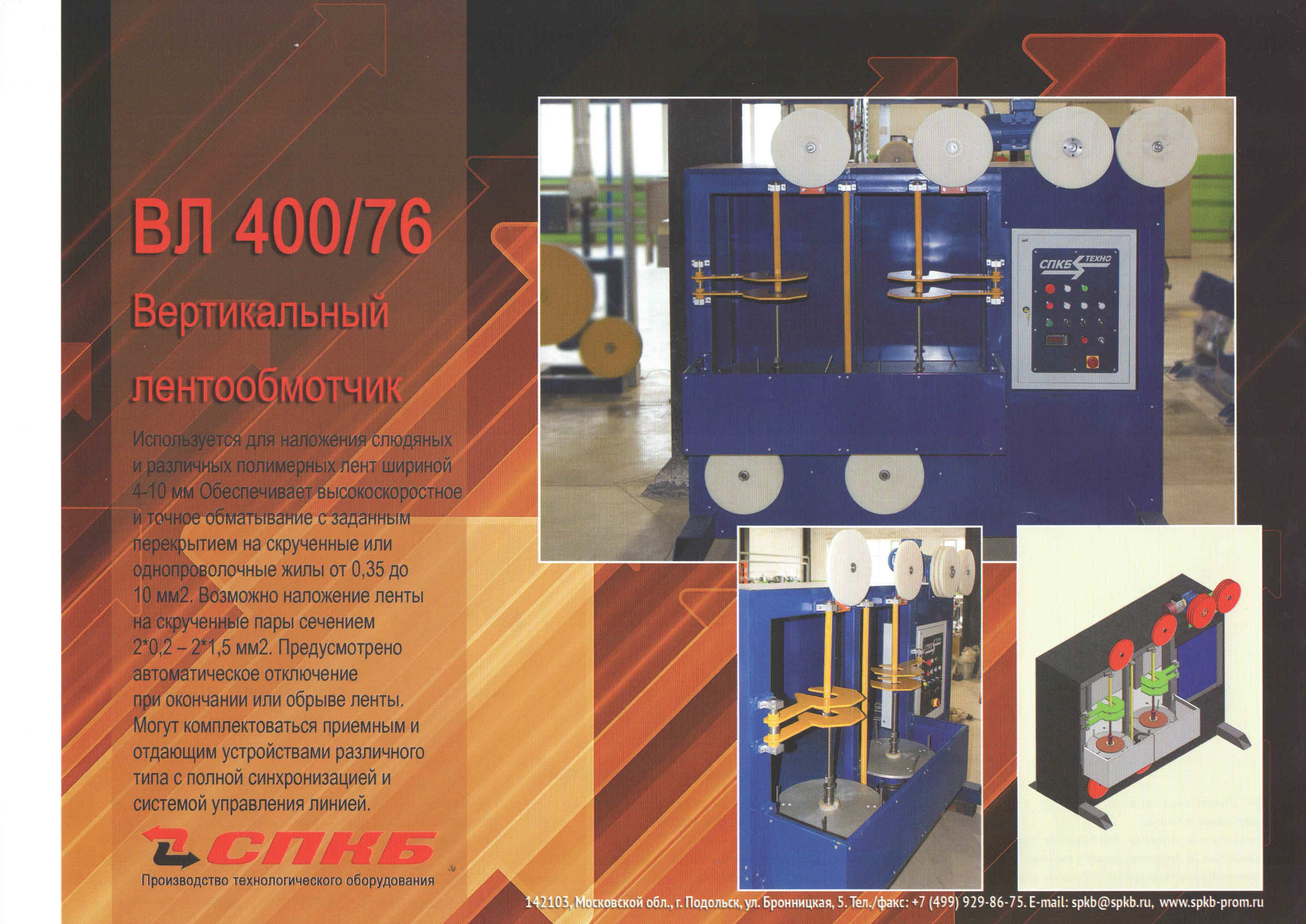

Вертикальная лентообмоточная машина компании СПКБВертикальная лентообмоточная машина компании СПКБ. Схема 1

Описание


Вертикальный лентообмотчик позволяет качественно накладывать слюдяные и различные полимерные ленты шириной 4-10 мм в перекрытии и с зазором со скоростью до 3000 об/мин

Вертикальный лентообмотчик обеспечивает высокоскоростное и точное обматывание с заданным перекрытием на скрученные или однопроволочные жилы от 0,35 до 10 мм2. Возможно наложение ленты на скрученные пары сечением 2х0,2 - 2х1,5 мм2.

Предусмотрено автоматическое отключение при окончании или обрыве ленты.

Могут комплектоваться приемным и отдающим устройствами различного типа с полной синхронизацией и системой управления линией.

Панель управления проста в эксплуатации и позволяет визуально контролировать весь процесс обмотки.

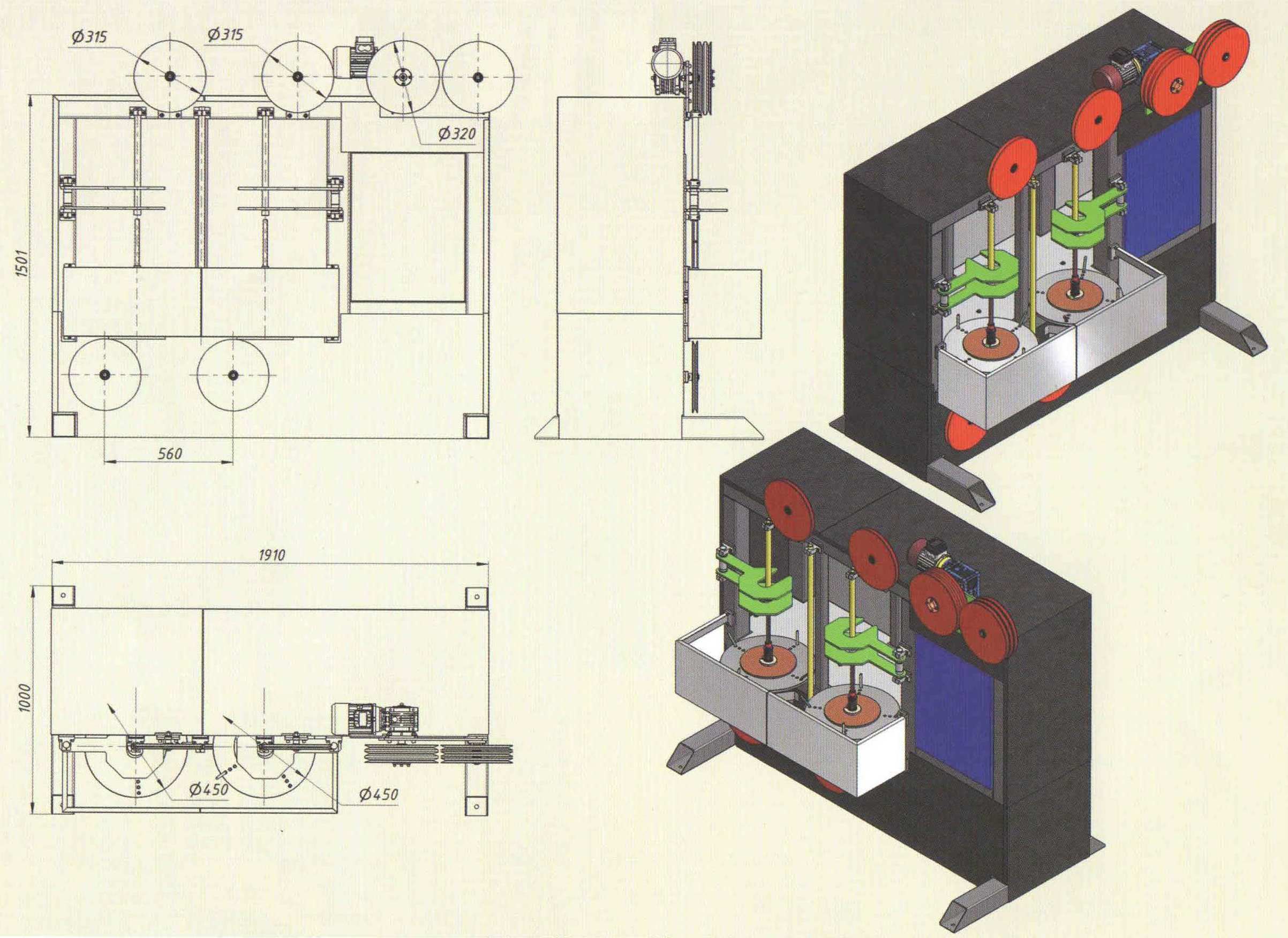

Вертикальная лентообмоточная машина компании СПКБ. Схема  2

Характеристики


Талькирующее устройство предназначено для беспыльного и тонкого дозируемого опыления изолированной заготовки тальком.

Опыление проводится двумя электростатическими пудревыми пушками с диапазоном регулировки от 0 до 100 кВ.

Количество нанесенного талька регулируется количеством воздуха, который откачает тальк через струйные насосы из флюидизированной пудревой воронки. Сила прилипания талька к поверхности регулируется напряжением электростатики.

В составе оборудования предоставляется полный комплект технической и эксплуатационной документации на русском языке на бумажном носителе в одном экземпляре.

Наименование параметров и размеров
Значение
Число обмоточных головок
2
Максимальный диаметр катушки с лентой, мм
400
Внутренний диаметр катушки с лентой, мм
76
Линейная макс. скорость обмотки м/мин
15
Максимальное тянущее усилие, Н
150
Мощность электродвигателя, кВт
1,1
Тип редуктора тяговой шайбы
Червячный
Передаточное отношение
60
Мощность двигателя тяговой шайбы, кВт
0,75
Частотный преобразователь
Omron MX 2
Масса устройства не более, кг
300
