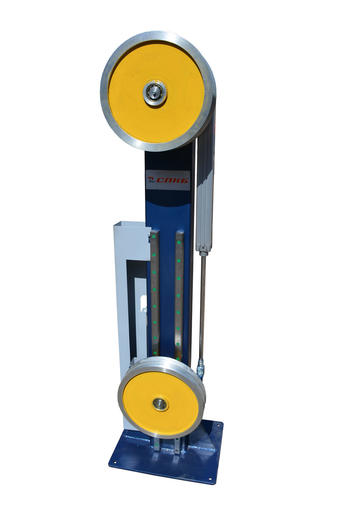

Компенсатор КН 400

Компенсатор КН 400

Описание


Назначение:
Компенсатор вертикальный блочного типа предназначен для контроля натяжения провода и скорости отмотки/намотки, создаваемых отдающим или приемным устройствами.

Конструктивное исполнение:

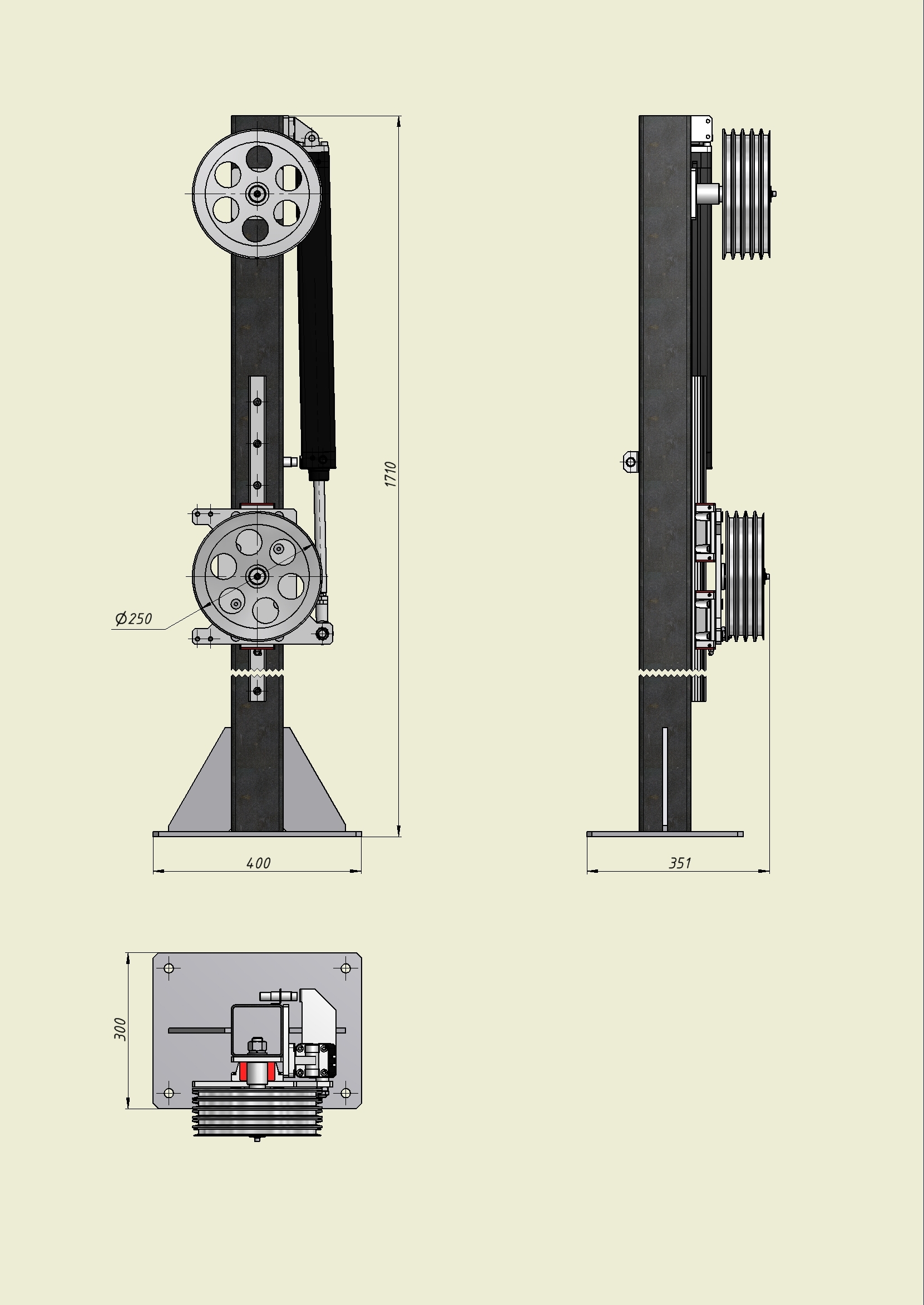

Компенсатор представляет собой два блока роликов, смонтированные на сварной стойке. Ось верхнего блока неподвижно закреплена на стойке. Нижний блок размещен на каретке, свободно перемещающейся в вертикальном направлении на линейной направляющей, закрепленной на стойке. Для создания натяжения провода каретка подвижного блока соединена со стойкой пневмоцилиндром. Натяжение провода регулируется изменением давления воздуха в пневмоцилиндре. В крайних положениях подвижного блока установлены смягчающие амортизаторы и датчики крайних положений. Для считывания информации о величине натяжения провода и ее изменениях на каретке подвижного блока закреплена наклонная пластина, а на корпусе напротив этой пластины установлен аналоговый датчик. При повышении натяжения подвижный блок перемещается вниз, при этом расстояние от пластины до датчика уменьшается и система информации обрабатывает соответствующее изменение сигнала от датчика. При уменьшении натяжения подвижный блок перемещается вверх, при этом расстояние от пластины до датчика увеличивается и система информации обрабатывает соответствующее изменение сигнала от датчика.

Компенсатор КН 400

Характеристики

Наименование параметров и размеров
Значение
Тип компенсатора
Пневматический
Внутренний диаметр ролика, мм
400
Максимальное натяжение, H
300
Датчик обрыва
Бесконтактный (ISAN)
Датчик положения
Бесконтактный (ISAN)
Электронная регулировка натяжения, Н
20 - 400
Максимальный запас длины, м
18
Масса устройства не более, кг
100
